Digital-/analogomvandlare DAC-DELTA SIGMA.

Bygganvisning

Allmänna anvisningar

Komponentbestyckning

Konstruktionsändringar

• Kortet är relativt lätt att löda bara man har en liten lödkolv med smal spets. De ytmonterade komponenterna kräver en fin pincett och en darrfri hand. Ordningen i vilken man löder in komponenterna har ingen funktionell betydelse men däremot kan det vara svårt att komma åt med lödkolven om man inte löder de ytmonterade först. Det är också praktiskt att börja med de låga komponenterna för att sedan gå över till de högre.

  • Löd först in alla ytmonterade komponenter.
  • Löd därefter in alla motstånd, kondensatorer, lysdioder, transistorer, drosslar, kristall, byglar och alla IC utom IC13 (CS4328), IC1, DAC:en (CS8412) IC18, digitala mottagaren. Vänta med dessa kretsar tills kortet är spänningssatt och testat.
  • Löd in det som är kvar, stiftlister, reläer, plintar, kontakter, optiskt mottagare.
  • Montera kylfläns med tillhörande regulatorer. Kylfläns 1 måste eventuellt filas av lite i underkanten för att undvika kortslutning i jordplanet. Regulatorerna IC18, IC19 och IC22 monteras direkt på kylflänsen utan isolering. Observera dock att KF1 är spänningsförande med -15 V.

  Automatiskt ingångsval

  • R7 byts till en 1N4148. Frekvensavkänningen fungerar inte annars. Observera hur dioden ska vara vänd.

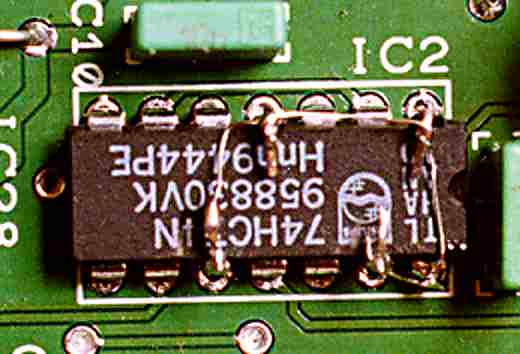

  • IC2, SET och RESET skall ligga till 5 V och inte till jord som nu. Före inlödning av kretsen så viks ben 1, 4, 10 och 13 rakt upp. Därefter löds kretsen in på kretskortet. Mellan de uppvikta benen löds en tunn tråd in och till ben 14 som är 5 V.



    På bilden nedan ses en närbild på denna lödning.



    Autokalibrering

  • C68, 1 uF byts till 220 nF. Autokalibreringen blir då runt 9 timmar.

    Trafoingång

  • Lägg till ett 110 ohm motstånd parallellt över transformators sekundärlindning.

    Styrsignaler

  • Nätet !CS_BLOCK_START slås ihop med CS_BLOCK_START.
    Löd in kretsen IC12 ordentligt först. Kapa vid IC12, ben 12. Klipp av själva benet på kretsen och använd det avklippta benet som sitter inlött i kretskortet. Löd in en tråd mellan IC12, ben 13 och det avklippta benet. Se bild.



  • Nätet ORIGINAL och IGNORANT CATEGORY ska ej inverteras.
    Löd in kretsen IC15 ordentligt först. Kapa vid IC15, ben 12 och ben 2. Klipp av själva benet på kretsen och använd det avklippta benet som sitter inlött i kretskortet. Löd in en tråd mellan IC15, ben 13 och det avklippta benet nr 12 och en tråd från ben 1 till ben 2. Se bild.



Per-Anders Sjöström Changed 2024-12-15
